产品型号：WL657
一、产品概述

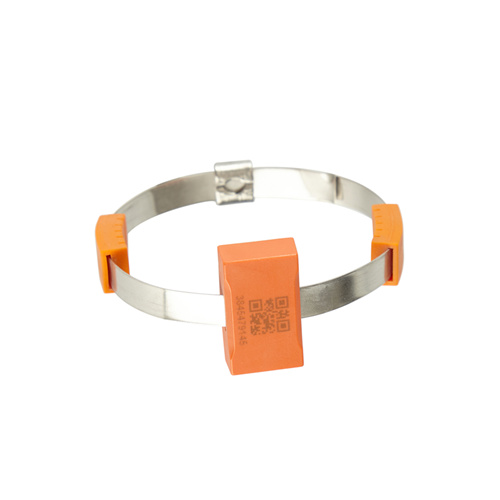

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调制放大、逻辑控制电路、无线调制接口等组成(如下图所示)。传感器将采集到的温度信号通过无线网络发送到无线测温主机。
二、无线测温系统结构
2.1 无线测温系统结构图
2.2 无线温度传感器原理结构图
2.3 功能介绍
三、安装方法
第一步：预计安装部位长度，取合适长度。
第二步：把取电片跟保护套插入传感器。
第三步：将模块缠绕在取电部位(电流主路)让测温点部位接触到要测温部位，并拉紧两侧的合金片，然后把两头到卡扣底下重叠。
四、安装部位
移开式高压开关柜：母排，电缆搭接等部位。
低压柜：出线桩头、断路器进出线端。
固定式高压开关柜：母排， 隔离刀闸，电缆搭接等部位。
低压开关柜：空开进线、出线、电缆出线等部位。
